Post: Gole 1 Pro Linux Fix

Gole 1 Pro Linux Fix

Published 19:08 Aug 23, 2023.

Created by @ezra. Categorized in #UNIX/Linux, and tagged as #UNIX/Linux, #Ubuntu Linux.

Source format: Asciidoc

Table of Content

免责声明

Caution

本文内容仅为交流目的,不保证在任何情况下均可达到预期效果,同时所涉及操作存在一定风险,因此造成的任何损失本人概不负责,请在继续操作前慎重考虑。

此外,请务必对数据进行备份,以免造成不必要的损失。

写在前面

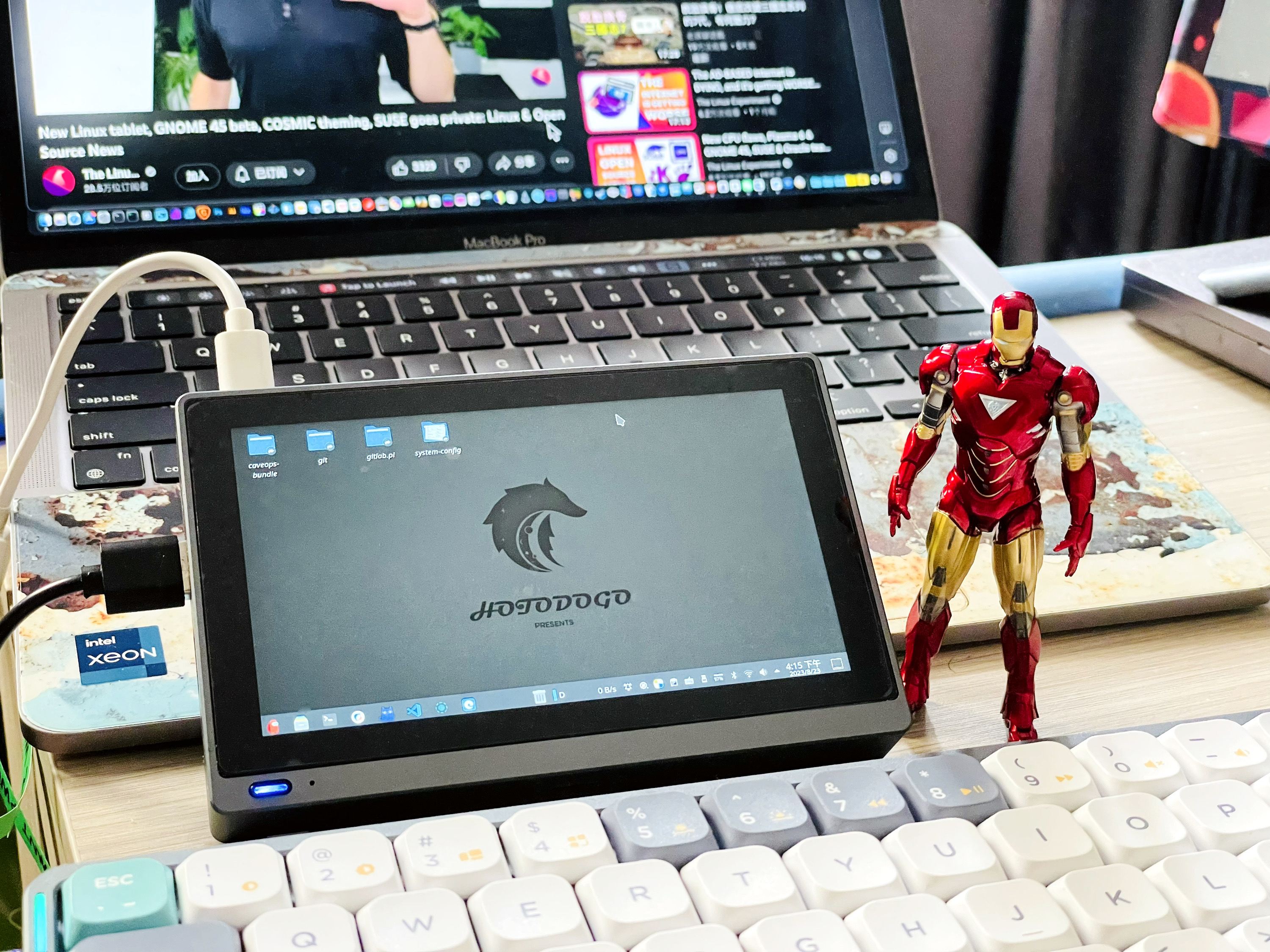

gole-1-pro

最近入手了一台高乐 Gole 1 Pro 小主机,自带了 5.5 英寸触摸屏和电池,十分小巧便携。

由于小主机没有自带风扇,所以为了降低发热,我分出 60GB 安装了 Kubuntu。其实系统的安装过程并没有什么特别,但安装之后存在一些重要的问题,需要手动解决,记录如下文。

Linux 下具体的问题表现为:

  • 没有 WiFi

  • 没有声音,但耳机可用

  • 始终显示 “未在充电”

  • 界面是旋转显示的状态

问题修复

相关文件和包均已上传到 gitee 仓库:

sudo apt install git
git clone https://gitee.com/meniny/gole-1-pro-linux-fix.git
cd gole-1-pro-linux-fix/
Caution

虽然已经附带离线的内核以及网卡驱动、蓝牙驱动源代码等,但并没有附带编译工具、ALSA 的离线包,建议通过网线或 Linux 免驱的外置无线网卡连接到网络。

淘宝可以很容易找到 COMFAST CF-WU810N 外置无线网卡,大概不到 20 元。

画面旋转

首先是屏幕旋转的问题,登录后桌面的旋转可以在设置中的显示设置中进行配置,各种桌面环境中都大同小异,这里就不赘述了。

比较重要的是登录界面旋转和触摸屏旋转。

登录界面

由于我使用的是 Kubuntu,因此默认使用 sddm 作为 Display Manager

那么,首先我们确定一下显示器的名称:

xrandr

输出的结果显示:

Screen 0: minimum 320 x 200, current 1280 x 720, maximum 16384 x 16384
DSI-1 connected primary 1280x720+0+0 right (normal left inverted right x axis y axis) 0mm x 0mm
   720x1280      60.00*+
   1280x720      60.00
   960x720       60.00
...

这里记录 DSI-1 即可,接下来编辑 sddm 配置来旋转登录界面:

sudo nano /etc/sddm.conf

加入下面的内容,如果 [X11] 已经存在,则加入到已存在的组中即可:

[X11]
DisplayCommand=/usr/share/sddm/scripts/Xsetup

继续编辑 /usr/share/sddm/scripts/Xsetup 文件:

sudo nano /usr/share/sddm/scripts/Xsetup

加入下面的内容:

xrandr --output DSI-1 --rotate right

安装完成之后需要重启系统生效。

其他 DM 的旋转方法其实也大同小异,可以到 Google 搜索,例如 rotate lightdm, rotate gdm 等。

触屏操控

接下来,你会发现触摸屏的操作是不正确的,点击与实际响应的位置不一致。

那么首先我们确认一下触屏设备的名称:

xinput -list

可以很明显的找到触屏设备,也即 Goodix Capacitive TouchScreen

⎡ Virtual core pointer                          id=2    [master pointer  (3)]
⎜   ↳ Virtual core XTEST pointer                id=4    [slave  pointer  (2)]
⎜   ↳ BY Tech Air60                             id=9    [slave  pointer  (2)]
⎜   ↳ Logitech MX Master 3                      id=11   [slave  pointer  (2)]
⎜   ↳ Telink Wireless Receiver Mouse            id=14   [slave  pointer  (2)]
⎜   ↳ Telink Wireless Receiver Consumer Control id=17   [slave  pointer  (2)]
⎜   ↳ Goodix Capacitive TouchScreen             id=20   [slave  pointer  (2)]
⎣ Virtual core keyboard                         id=3    [master keyboard (2)]
    ↳ Virtual core XTEST keyboard               id=5    [slave  keyboard (3)]
    ↳ Power Button                              id=6    [slave  keyboard (3)]
    ↳ Video Bus                                 id=7    [slave  keyboard (3)]
    ↳ Telink Wireless Receiver System Control   id=8    [slave  keyboard (3)]
    ↳ BY Tech Air60                             id=10   [slave  keyboard (3)]
    ↳ Logitech MX Master 3                      id=12   [slave  keyboard (3)]
    ↳ Intel HID events                          id=13   [slave  keyboard (3)]
    ↳ Intel HID 5 button array                  id=15   [slave  keyboard (3)]
    ↳ Telink Wireless Receiver                  id=16   [slave  keyboard (3)]
    ↳ Telink Wireless Receiver Consumer Control id=18   [slave  keyboard (3)]
    ↳ BY Tech Air60                             id=19   [slave  keyboard (3)]
    ↳ Goodix Capacitive TouchScreen             id=21   [slave  keyboard (3)]
    ↳ AT Translated Set 2 keyboard              id=22   [slave  keyboard (3)]

接下来我们需要编辑 ~/.profile 文件:

nano ~/.profile

在文件末尾加入下面的命令:

# Rotate TouchScreen to Right
xrandr -o right
xinput set-prop 'pointer:Goodix Capacitive TouchScreen' 'Coordinate Transformation Matrix' 0 1 0 -1 0 1 0 0 1

保存后,执行 source ~/.profile 即可生效。

如果有兴趣,可以阅读 Ubuntu Wiki 文档 了解其背后的逻辑。

横竖切换

现在触摸屏可以正常工作了。如果希望随时切换横竖屏的话,我们需要创建两个脚本:

nano ~/landscape.sh
#!/bin/sh
# Rotate TouchScreen to Right
xrandr -o right
xinput set-prop 'pointer:Goodix Capacitive TouchScreen' 'Coordinate Transformation Matrix' 0 1 0 -1 0 1 0 0 1
nano ~/portrait.sh
#!/bin/sh
# Rotate TouchScreen back to Normal
xrandr -o normal
xinput set-prop 'pointer:Goodix Capacitive TouchScreen' 'Coordinate Transformation Matrix' 0 0 0 0 0 0 0 0 0

并通过 chmod +x ~/landscape.sh/chmod +x ~/portrait.sh 赋予执行权限,以后只需要根据需要运行这两个脚本中的一个,就可以进行横竖屏切换了。

更进一步的,你还可以创建两个图标方便操作:

nano ~/Desktop/landscape.desktop
[Desktop Entry]
Name=Landscape
Comment=Rotate the screen of Gole 1 Pro to landscape
Exec=bash -c 'xrandr -o right; xinput set-prop "pointer:Goodix Capacitive TouchScreen" "Coordinate Transformation Matrix" 0 1 0 -1 0 1 0 0 1'
Icon=utilities-terminal
Terminal=true
Type=Application
Categories=Application;
nano ~/Desktop/portrait.desktop
[Desktop Entry]
Name=Portrait
Comment=Rotate the screen of Gole 1 Pro to portrait
Exec=bash -c 'xrandr -o normal; xinput set-prop "pointer:Goodix Capacitive TouchScreen" "Coordinate Transformation Matrix" 0 0 0 0 0 0 0 0 0'
Icon=utilities-terminal
Terminal=true
Type=Application
Categories=Application;

并通过 chmod +x ~/Desktop/landscape.desktop/chmod +x ~/Desktop/portrait.desktop 赋予执行权限,以后只需要根据需要点击桌面上的图标,就可以进行横竖屏切换了。

tsicons

内核回退

Caution

截止至本文完成时,最新的稳定内核是 6.2.0,但是网卡驱动并没有找到能5.18 以上内核运行正常的版本,所以只好回退内核到 5.15.0-79 版本。

sudo apt update
sudo apt --fix-missing install linux-headers-5.15.0-79-generic linux-image-5.15.0-79-generic linux-modules-5.15.0-79-generic linux-modules-extra-5.15.0-79-generic
Note

如果你现在没有网络,或者无法在 Ubuntu 仓库找到对应的包,可以直接安装 gitee 仓库中的相关包:

sudo dpkg -i linux-headers-5.15.0-79_5.15.0-79.86_all.deb linux-headers-5.15.0-79-generic_5.15.0-79.86_amd64.deb linux-image-5.15.0-79-generic_5.15.0-79.86_amd64.deb linux-modules-5.15.0-79-generic_5.15.0-79.86_amd64.deb linux-modules-extra-5.15.0-79-generic_5.15.0-79.86_amd64.deb

安装完成之后需要重启系统生效,并且在 GRUB 界面选择 Ubuntu, with kernel 5.15.0-79-generic 启动。

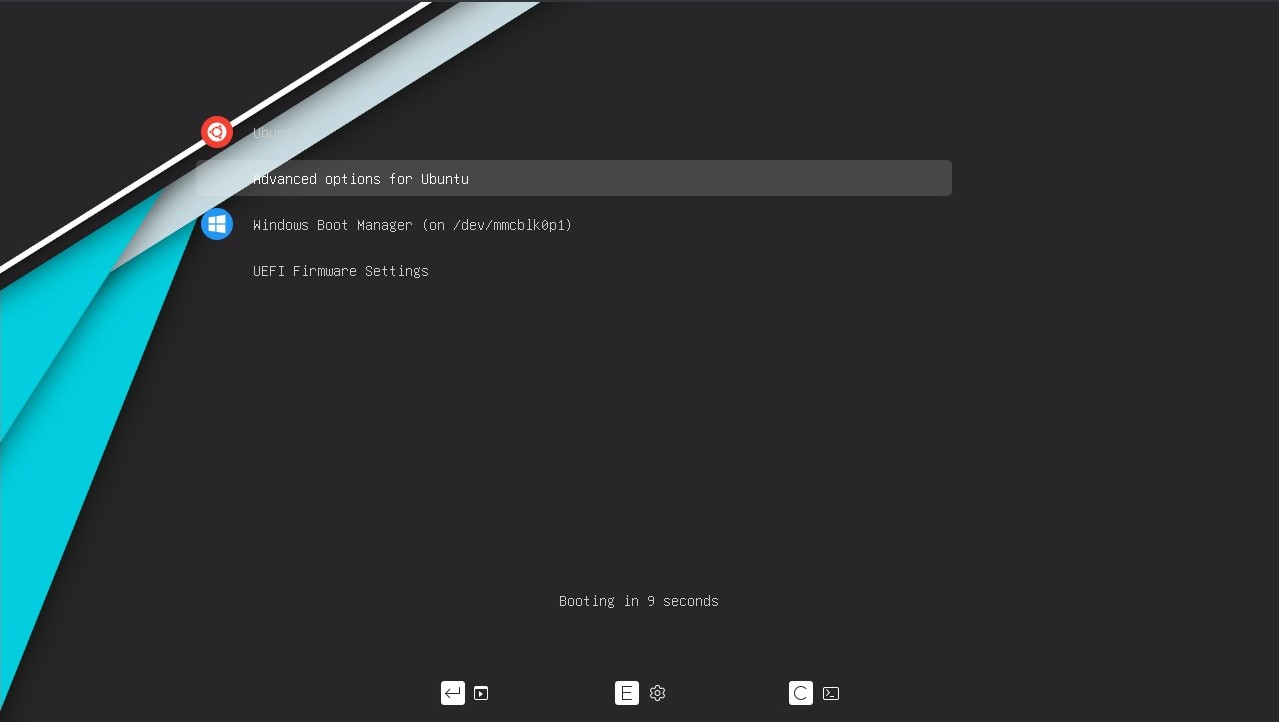

GRUB

默认内核

方便起见可以直接修改 /etc/default/grub 通过 GRUB_DEFAULT=0 来控制默认的内核。

sudo nano /etc/default/grub

如果你的情况和我一样,在默认内核的基础上安装了上述的内核,那么 5.15.0-79-generic 很可能是 GRUB 菜单中 第 2 项的第 3 个子项。那么我们需要将 GRUB_DEFAULT=0 改为 GRUB_DEFAULT='1>2',因为所有的序列都是从 0 开始编号的。

完成后务必要执行 sudo update-grub 进行更新。

如果后续安装了新内核,最好确认一下是否需要更改默认内核。

grub

终端旋转

类似的,我们还需要修改 GRUB_CMDLINE_LINUX_DEFAULTGRUB_CMDLINE_LINUXGRUB_GFXMODE 来旋转开关机时的终端界面:

GRUB_CMDLINE_LINUX_DEFAULT="video=efifb fbcon=rotate_all:1 quiet"
GRUB_CMDLINE_LINUX="video=efifb fbcon=rotate_all:1 quiet splash"

GRUB_GFXMODE=1280x720,auto

完成后需要执行 sudo update-grub重启系统生效。

充电状态

如果充电状态或电量显示出现异常,需要安装 `linux-hwe-5.15-headers-5.15.0-79:

sudo apt install linux-hwe-5.15-headers-5.15.0-79
Note

如果你现在没有网络,或者无法在 Ubuntu 仓库找到对应的包,可以直接安装 gitee 仓库中的相关包:

sudo dpkg -i linux-hwe-5.15-headers-5.15.0-79_5.15.0-79.86~20.04.2_all.deb

安装完成之后需要重启系统生效,并且在 GRUB 界面选择 Ubuntu, with kernel 5.15.0-79-generic 启动。

无线网络

由于驱动需要自己 make,所以我们需要安装依赖:

sudo apt --fix-missing install gcc bc make build-essential

接下来安装 rtl8852BE_WiFi_linux_v1.19.7.0-18-gee24b6aac.20230614_PC

cd rtl8852BE_WiFi_linux_v1.19.7.0-18-gee24b6aac.20230614_PC/
make -j8
sudo make install
sudo modprobe 8852be

安装完成之后需要重启系统生效,并且在 GRUB 界面选择 Ubuntu, with kernel 5.15.0-79-generic 启动。

蓝牙扫描

你可能已经发现,此时蓝牙出现了异常,不能扫描甚至不能启动。现在我们来解决这个问题

#相对与刚才的网卡驱动目录
cd ../rtl8852be_bt
make
sudo make install
sudo modprobe btusb

安装完成之后需要重启系统生效,并且在 GRUB 界面选择 Ubuntu, with kernel 5.15.0-79-generic 启动。

声音播放

当然,首先要确定驱动是否安装正常:

inxi -A

如果音频设备的 driver 显示 snd_hda_intel 则正常。

Audio:
  Device-1: Intel Celeron/Pentium Silver Processor High Definition Audio
    driver: snd_hda_intel
  Sound Server-1: ALSA v: k5.15.0-79-generic running: yes
  Sound Server-2: PulseAudio v: 15.99.1 running: yes
  Sound Server-3: PipeWire v: 0.3.48 running: yes

如果没有 inxi 可以通过 sudo apt install inxi 进行安装。

接下来安装 ALSA 相关工具:

sudo apt --fix-missing install alsa-base alsa-utils alsa-tools alsa-tools-gui alsamixergui

通过 aplay -l 可以看到我们的音频设备是 Realtek ALC269VB Analog

**** PLAYBACK 硬體裝置清單 ****
card 0: PCH [HDA Intel PCH], device 0: ALC269VB Analog [ALC269VB Analog]
  子设备: 1/1
  子设备 #0: subdevice #0
card 0: PCH [HDA Intel PCH], device 3: HDMI 0 [HDMI 0]
  子设备: 1/1
  子设备 #0: subdevice #0
card 0: PCH [HDA Intel PCH], device 7: HDMI 1 [HDMI 1]
  子设备: 1/1
  子设备 #0: subdevice #0
...

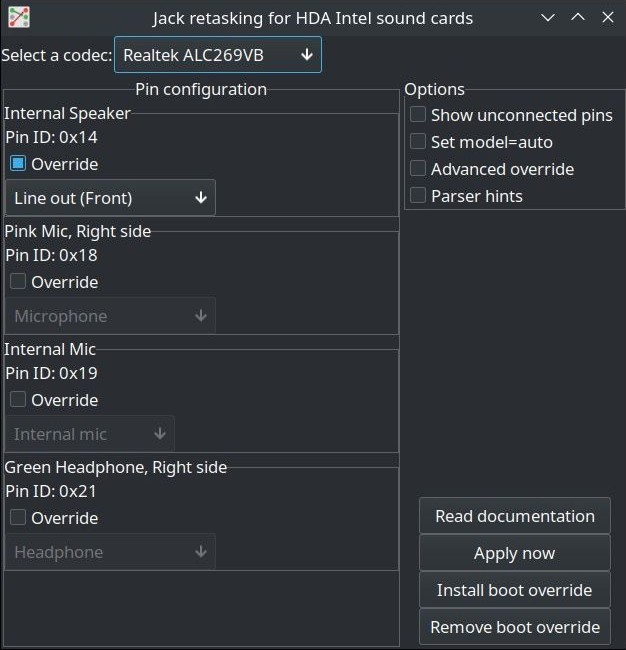

启动 HDAJackRetask

hdajackretask

在出现的 HDAJackRetask 程序界面中:

  • 最上方 Select a codec 处选择 Realtek ALC269VB

  • 勾选 Internel Speaker 一栏的 Override

  • 选择 Line Out (Front)

  • 点击 Install boot override

hdajackretask

安装完成之后需要重启系统生效,并且在 GRUB 界面选择 Ubuntu, with kernel 5.15.0-79-generic 启动。

Note

如果仍旧存在问题,可以尝试手动执行 sudo alsa force-reload

扩展 TLDR;

至此,在 Linux (Kubuntu with kernel 5.15.0-79-generic) 环境下的网络、蓝牙、音频、画面等问题已经全部解决。

后续,如果感兴趣的话,在理论上你也可以手动编译内核,并加入正确的驱动。

可以通过以下页面获取资源:

Makefile 示例:

obj-m += thedriver.o

all:
    make -C /lib/modules/$(shell uname -r)/build M=$(PWD) modules

clean:
    make -C /lib/modules/$(shell uname -r)/build M=$(PWD) clean

其它

自动登录

由于 Linux 系统可能没有自带屏幕触摸键盘,因此最好设置用户自动登录,以便在没有键盘的时候也可以登入系统。

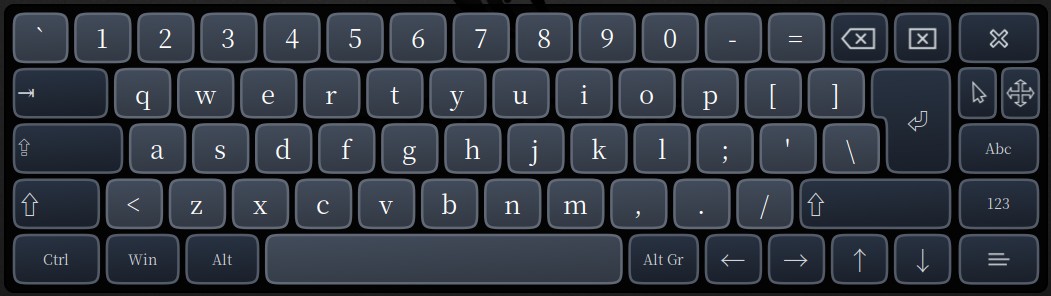

屏幕键盘

可以通过 sudo apt install onboard 安装 Onboard 屏幕键盘并设置开机启动,不过,它似乎并不能在登录界面使用。

onboard

便携键鼠

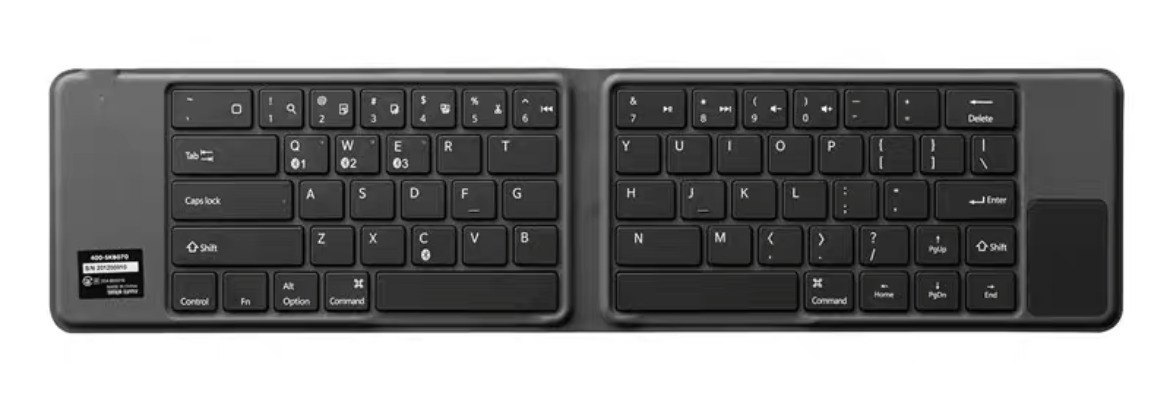

日本品牌 SANWA400-SKB070 折叠键盘是个不错的选择,支持三个蓝牙连接,且自带了一个小型触控板。折叠后仅与一台 iPhone 14 尺寸相当。

当然,缺点也有,这个键盘没有 F1~F12 功能键,也没有 Escape 键,如果比较介意的话你也可以选择 GSKBBT30BK

sanwa

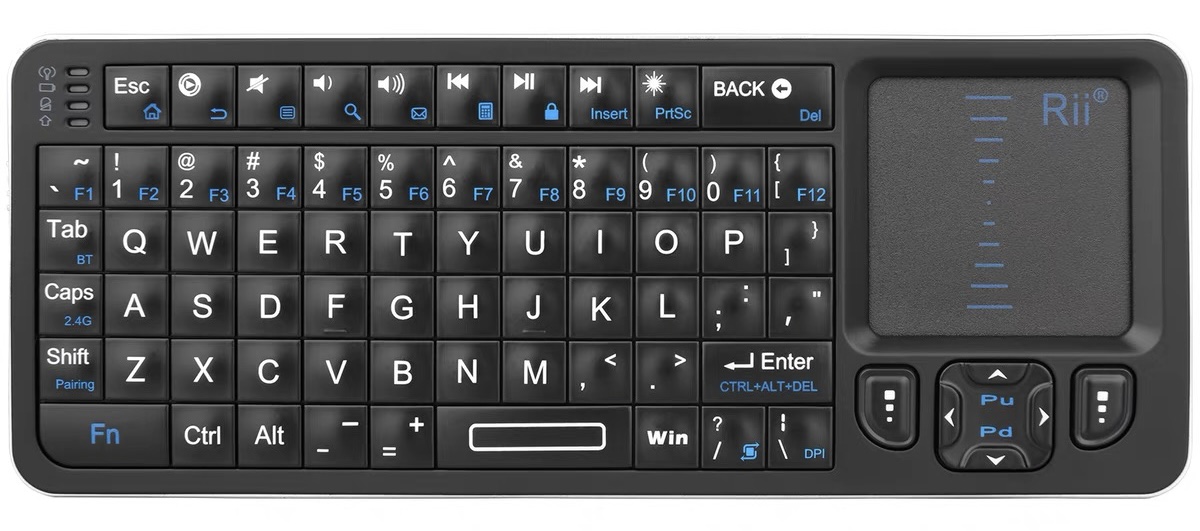

另一个推荐是 RII k06 迷你键盘,长度与 Gole 1 Pro 相当,支持蓝牙及 2.4G 双模式,自带触摸板,而且按键齐全。

rii

键盘隐射

题外话,对于没有 Escape 键的问题,可以通过键盘映射来解决,在 Linux 中可以使用 Input RemapperWindows 中可以使用 PowerToymacOS 中可以使用 Karabiner Elements
